▲產品用途
GXZ系列旋轉刮板薄膜蒸發器，是一種通過旋轉刮板強制成膜，可在真空條件下進行降膜蒸發的新型高效蒸發器。它傳熱系數大、蒸發強度高、過流時間短、操作彈性大，尤其適宜熱敏性物料、高粘度物料及易結晶含顆粒物料的蒸發濃縮、脫氣脫溶、蒸餾提純。因此，在化工、石化、醫藥、農藥、日化、食品、精細化工等行業獲得廣泛應用。
我公司生產制造該類設備已十年有余，積累了豐富的制造和使用經驗。多年來，根據市場需求，密切結合用戶的生產實際，以滿足用戶的工藝要求為前提，選擇合理適宜的設備結構，保證上乘可靠的制造質量，在工裝設備、檢測手段及產品設計等方面不斷改進并日趨完善。
▲產品組成
1、電機、減速機
它是轉子旋轉的驅動裝置。轉子的轉動速度將起決于刮板的形式、物料的粘度和蒸發筒身內徑；選擇刮板合適的線速度是保證蒸發器穩定可靠運行及滿意蒸發效果的重要參數之一。
2、分離筒
物料由設在分離筒身下端的入口切向進入蒸發器，并經安裝在分離筒身內的布料器被連續均勻地分布于蒸發筒身內壁，從蒸發筒身蒸發出的二次蒸汽上升至分離筒，經安裝在內的氣液分離器，將二次蒸汽可能挾帶的液滴或泡沫分離，二次蒸汽從上端的出口引出蒸發器。
依據于蒸發器內阻力計算的分離筒身的合理設計，是避免物料“短路”的關鍵因素之一。(所謂“短路”，系指物料剛進蒸發器，尚未完成蒸發過程，即從二次蒸汽出口離開蒸發器。)
3、布料器
布料器安裝在轉子上。合理的設計，使從切線方向進入蒸發器的物料，通過旋轉的布料器，被連續均勻地呈膜上潑布在蒸發面上。
4、氣液分離器
旋片式氣液分離器安裝在分離筒上方，它將上升的二次蒸汽可能挾帶的液滴或泡沫捕集，并使之回落到蒸發面上。
5、蒸發筒身
又稱加熱筒身。它是被旋轉刮板強制成膜的物料與夾套內加熱介質進行熱交換的蒸發面。蒸發筒身的內徑及長度由蒸發面積及適宜的長徑比確定。
加熱筒身內壁經專用機床加工和拋光，且與兩端法蘭連接面一次加工而就，保證設備整體圓心度。經過拋光(必要時鏡面拋光)的筒身內壁光滑潔亮，不易粘料和結垢，有效保證了設備的高傳熱系數。
▲性能特點
薄膜蒸發器具備的下述獨特的優點，是常規膜式蒸發器所不能比擬的：
1、極小的壓力損失在旋轉刮板薄膜蒸發器中，物料“流”與二次蒸汽“流”是兩個獨立的“通道”：物料是沿蒸發筒體內壁(強制成膜)降膜而下；而由蒸發面蒸發出的二次蒸汽則從筒體中央的空間幾乎無阻礙地離開蒸發器，因此壓力損失(或稱阻力降)是極小的。為此
2、可實現真正真空條件下的操 正由于二次蒸汽由蒸發面到冷凝器的阻力極小，因此可使整個蒸發筒體內壁的蒸發面維持較高的真空度(可達-750mmHg以上)，幾乎等于真空系統出口的真空度。由于真空度的提高，有效降低了被處理物料的沸點。
3、高傳熱系數，高蒸發強度
物料沸點的降低，增大了與熱介質的溫度差；呈湍流狀態的液膜，降低了熱阻；同樣，抑制物料在壁面結焦、結垢，也提高了蒸發筒壁的分傳熱系數；高效旋轉薄膜蒸發器的總傳熱系數可高達8000KJ/h·㎡·℃，因此其蒸發強度很高。
4、低溫蒸發
由于蒸發筒體內能維持較高的真空度，被處理物料的沸點大大降低，因此特別適合熱敏性物料的低溫蒸發。
5、過流時間短

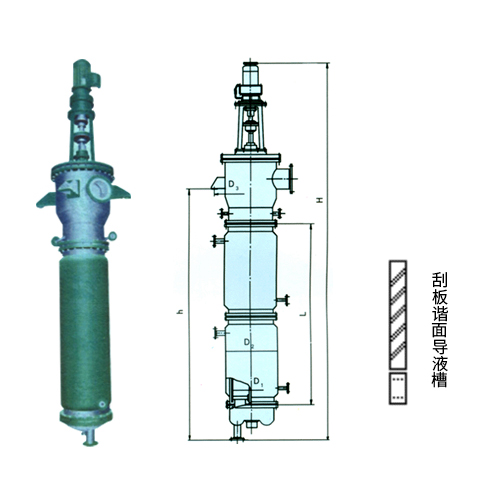

物料在蒸發器內的過流時間很短，小于10秒左右；對于常用的活動刮板而言，其刮動物料的端面有導流的溝槽(見圖5)，其斜角通常為45°，改變斜角的角度，可改變物料的過流時間，物料在刮板的刮動下，呈螺旋下降離開蒸發段?？s短過流時間，有效防止產品在蒸發過程中的分解、聚合或變質。
6、可利用低品位蒸汽
蒸汽是常用的熱介質，由于降低了物料的沸點，在保證相同Δt的條件下，就可降低加熱介質的溫度，利用低品位的蒸汽，有利于能量的綜合利用。特別適宜作為多效蒸發的末效蒸發器。
7、適應性強、操作方便
獨特的結構設計，使該產品可處理一些常規蒸發器不易處理的高粘度、含顆粒、熱敏性及易結晶的物料。
旋轉薄膜蒸發器操作彈性大，運行工況穩定，且維護工作量小，維修方便。
